Светильник серии ССдС «Линия» «SALUX» — описание, характеристики, чертежи и фото

Светильники светодиодные судовые серии ССдС предназначены для работы в системах освещения палуб, помещений и пространств морских и речных судов, плавучих сооружений, ПБУ и МСП. Допускаются к установке на судна со знаком "WINTERIZATION (-40)" в символе класса судна.

Световой поток светильника указанный в таблице модификаций доступен с индексом цветопередачи CRI70, цветовой температурой 5000К и прозрачным рассеивателем.

Технические характеристики 

Потребляемая мощность	10–100 Вт
Световой поток светильника	1 523–15 225 лм
Напряжение питания сети	198-264/90-305 VAC
Возможность низковольтного исполнения	12, 24, 36 VAC/VDC
Частота питающей сети переменного тока	50–60 Гц
Вид климатического исполнения	ОМ 1
Индекс цветопередачи	Ra 70-90
Цветовая температура	3000K / 4000K / 5000K
Пульсация светового потока	< 1%
Кривая сила света	Д
Угол раскрытия луча	120°
Производитель светодиодов	Lumileds
Возможность изготовления с БАП	3 часа
Возможность диммирования по протоколам	DALI / 0-10V
Срок службы	60 000 / 100 000 часов
Рабочая температура	-40°С .. +40°C / -60°С .. +80°C / +5°С .. +40°C
Степень защиты от воздействия ОС	IP 65 / IP 67

Кривые силы света 

Тип «Д»

Варианты крепления 

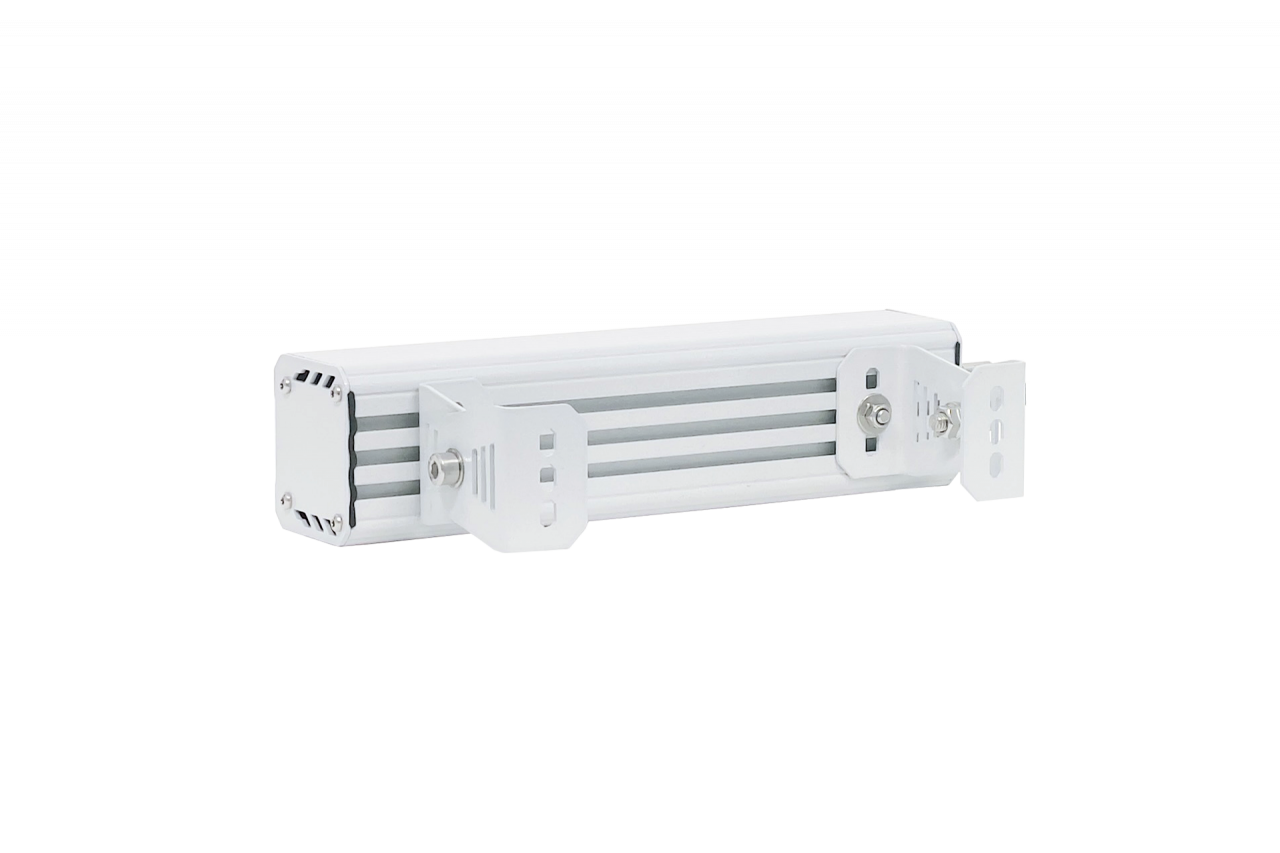

Скоба

Накладное крепление

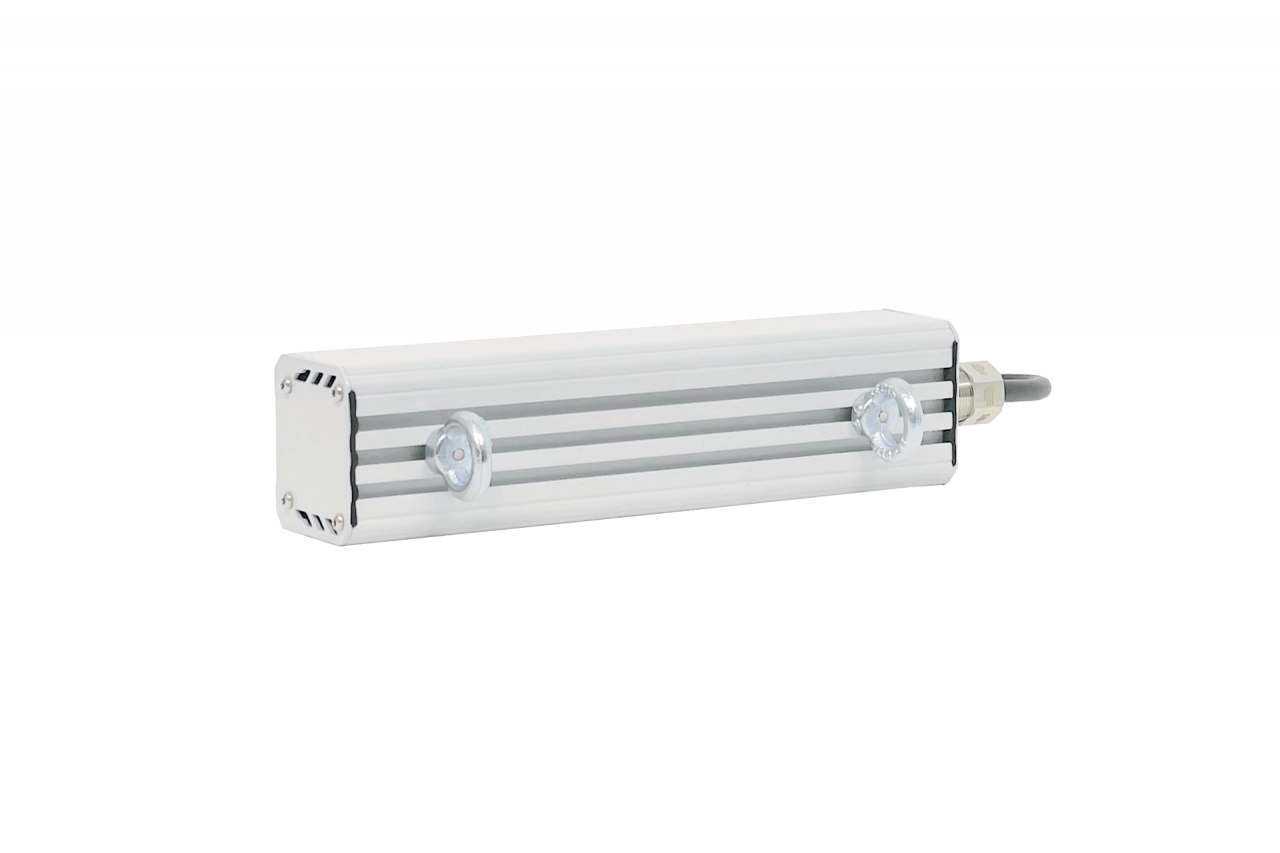

Рым

Рамка для подвесных потолков

Чертеж светильника 

Чертеж светильника





Модификации

№	Модель	Мощность, Вт	Св. поток модуля, лм	Св. поток свет-ка, лм	Светодиодов, шт.	Масса, кг	Габариты, A×B×C(×H), мм
1	Линия 10	10	1600	1523	12	1,6	300×75×71
2	Линия 20	20	3200	3045	24	1,6	300×75×71
3	Линия 30	30	4800	4568	48	2,6	600×75×71
4	Линия 40	40	6400	6090	48	2,6	600×75×71
5	Линия 50	50	8000	7613	72	3,6	900×75×71
6	Линия 60	60	9600	9135	72	3,6	900×75×71
7	Линия 70	70	11 200	10 658	96	4,6	1200×75×71
8	Линия 80	80	12 800	12 180	96	4,6	1200×75×71
9	Линия 90	90	14 400	13 703	120	5,5	1500×75×71
10	Линия 100	100	16 000	15 225	120	5,5	1500×75×71

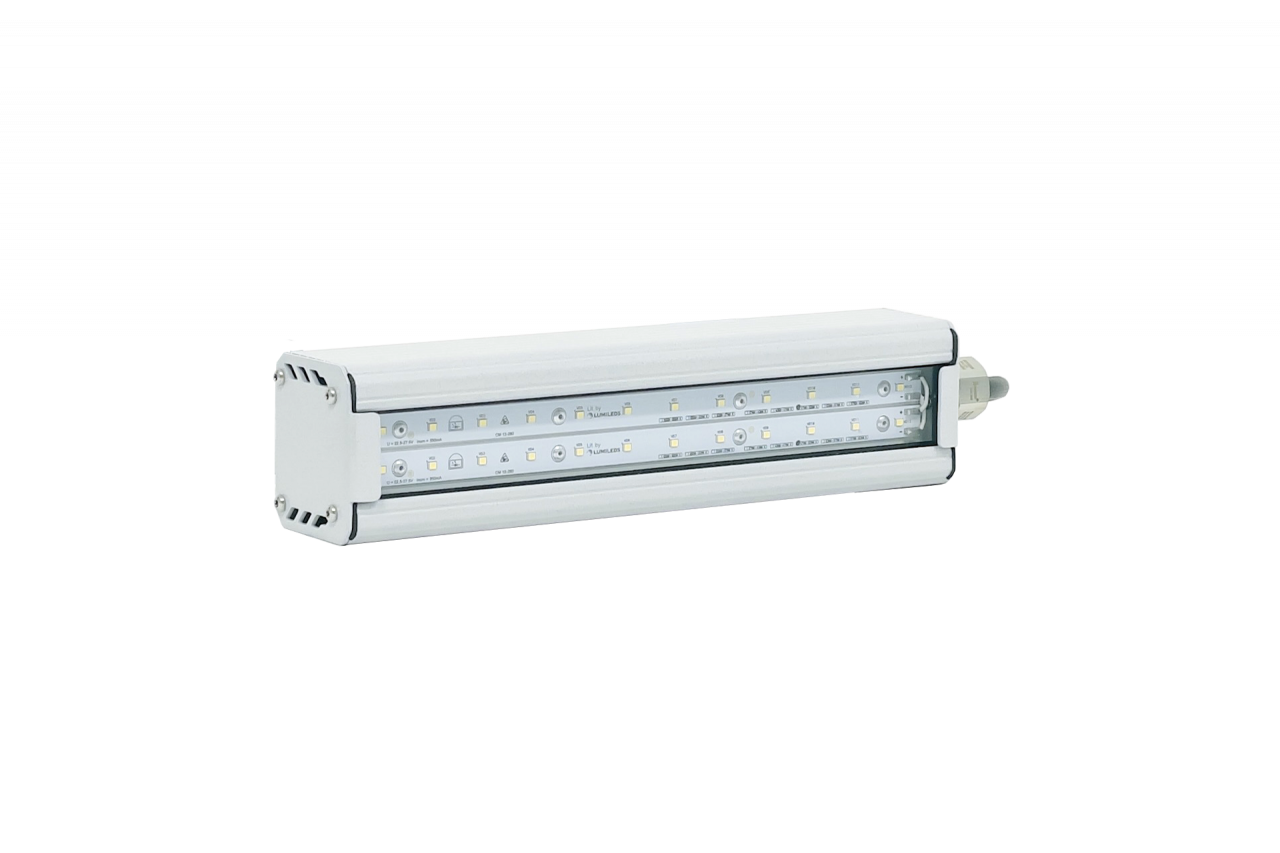

Судовой светодиодный светильник серии ССдС «Линия»
